Descrição do produto

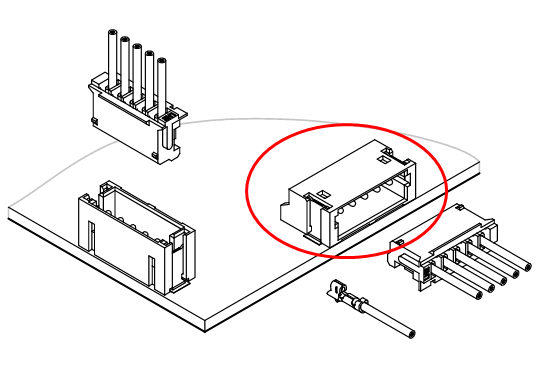

Um conector de fio para placa é um tipo de conector elétrico usado para conectar fios a uma placa de circuito impresso (PCB).A caixa é normalmente montada no PCB e contém slots ou recipientes onde os contatos são inseridosOs contatos são tipicamente enrolados nos fios e, em seguida, inseridos na caixa, criando uma ligação elétrica segura entre os fios e o PCB.
Estes conectores são comumente usados em vários dispositivos eletrônicos e aplicações onde é necessário conectar fios a uma placa de circuito, como em periféricos de computadores, eletrônicos automotivos,Máquinas industriaisEles vêm em diferentes tamanhos, configurações e especificações para acomodar vários medidores de fio, classificações de corrente e condições ambientais.
X2701 Wire-to-board Series inclui DIP & SMT tipo Wafer Connector (final da placa), Habitação e Terminal (final do fio)
Série de conectores Alinta
Descubra conectores Wire-to-Board (WTB) e conjuntos de cabos confiáveis da Alinta, oferecendo tamanhos de passo que variam de 1,0 mm a 6,35 mm.aparelhos, industriais, de dados e telecomunicações e de electrónica de consumo.
Beneficie de uma ampla gama de vantagens com os nossos conectores WTB, tornando-os uma escolha ideal para várias aplicações.Desfrute da flexibilidade das opções de personalização para adaptar os conectores precisamente às suas necessidades.

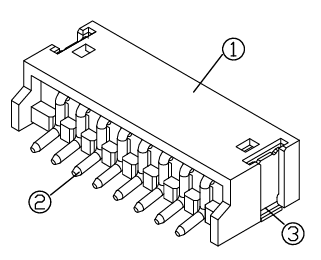

Tipo SMT da série X2701
(8imagem de pin) |
 |
Parâmetro técnico
| Características do tipo de produto |
Categoria |
Fios para a placa |
| |
Tipo de montagem |
Orifícios |
| |
Pico (mm) |
1.50mm |
| |
Série de produtos |
AL-X2701-H |
| Características elétricas |
Voltagem nominal (V AC/DC) |
125 |
| |
Corrente nominal (A AC/DC) |
1 |
| |
Resistência ao contacto |
≤ 30mΩ |
| |
Resistência ao isolamento
Resiste à tensão
|
≥ 500MΩ
500 V AC/minuto
|
| Características de configuração |
Número de linhas |
1 |
| |
Número de posições
Fios aplicáveis
|
2 ~ 20
#28 ~ #22
|
| Características da concha |
Cores |
Vermelho |
| |
Material de habitação
Material de contacto
|
LCP, UL94V-0
Outros, de aço inoxidável
|
| Informações ambientais |
Intervalo de temperatura de funcionamento (°C)
|
-20°C a 85°C°C
|
|
X2201-H Conector de Wafer SMT Horizontal
| |
| Polonês |
DIM=A |
DIM=B |
DIM=C |
| 2 |
1.50 |
3.60 |
6.00 |
| 3 |
3.00 |
5.10 |
7.50 |
| 4 |
4.50 |
6.60 |
9.00 |
| 5 |
6.00 |
8.10 |
10.50 |
| 6 |
7.50 |
9.60 |
12.00 |
| 7 |
9.00 |
11.10 |
13.50 |
| 8 |
10.50 |
12.60 |
15.00 |
| 9 |
12.00 |
14.10 |
16.50 |
| 10 |
13.50 |
15.60 |
18.00 |
| 11 |
15.00 |
17.10 |
19.50 |
| 12 |
16.50 |
18.60 |
21.00 |
| 13 |
18.00 |
20.10 |
22.50 |
| 14 |
19.50 |
21.60 |
24.00 |
| - Não. |
- Não. |
- Não. |
|
| 20 |
28.50 |
30.60 |
33.00 |
|
X2201-V Conector de Wafer SMT Vertical
|
|
|
| Polonês |
DIM=A |
DIM=B |
DIM=C |
| 2 |
1.50 |
3.60 |
6.00 |
| 3 |
3.00 |
5.10 |
7.50 |
| 4 |
4.50 |
6.60 |
9.00 |
| 5 |
6.00 |
8.10 |
10.50 |
| 6 |
7.50 |
9.60 |
12.00 |
| 7 |
9.00 |
11.10 |
13.50 |
| 8 |
10.50 |
12.60 |
15.00 |
| 9 |
12.00 |
14.10 |
16.50 |
| 10 |
13.50 |
15.60 |
18.00 |
| 11 |
15.00 |
17.10 |
19.50 |
| 12 |
16.50 |
18.60 |
21.00 |
| 13 |
18.00 |
20.10 |
22.50 |
| 14 |
19.50 |
21.60 |
24.00 |
| - Não. |
- Não. |
- Não. |
|
| 20 |
28.50 |
30.60 |
33.00 |
|
Para uma solução de conectores WTB confiável e personalizável, entre em contato com a Alinta hoje!
