Alinta 1.5mm Pitch Vertical SMT Connector 2 para 20P PCB Wafer Connector

Descrição do produto

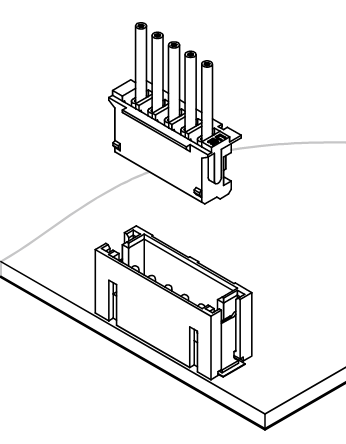

Um conector de fio para placa é um tipo de conector elétrico usado para conectar fios a uma placa de circuito impresso (PCB).A caixa é normalmente montada no PCB e contém slots ou recipientes onde os contatos são inseridosOs contatos são tipicamente enrolados nos fios e, em seguida, inseridos na caixa, criando uma ligação elétrica segura entre os fios e o PCB.

Estes conectores são comumente usados em vários dispositivos eletrônicos e aplicações onde é necessário conectar fios a uma placa de circuito, como em periféricos de computadores, eletrônicos automotivos,Máquinas industriaisEles vêm em diferentes tamanhos, configurações e especificações para acomodar vários medidores de fio, classificações de corrente e condições ambientais.

Série de conectores Alinta

Descubra conectores Wire-to-Board (WTB) e conjuntos de cabos confiáveis da Alinta, oferecendo tamanhos de passo que variam de 1,0 mm a 6,35 mm.aparelhos, industriais, de dados e telecomunicações e de electrónica de consumo.

Beneficie de uma ampla gama de vantagens com os nossos conectores WTB, tornando-os uma escolha ideal para várias aplicações.Desfrute da flexibilidade das opções de personalização para adaptar os conectores precisamente às suas necessidades.

Parâmetro técnico

Características do tipo de produto	Categoria		Fios para a placa
	Tipo de montagem		Orifícios
	Pico (mm)		1.50mm
	Série de produtos		AL-X2701-V
Características elétricas	Voltagem nominal (V AC/DC)		125
	Corrente nominal (A AC/DC)		1
	Resistência ao contacto		≤ 20mΩ
	Resistência ao isolamento Resiste à tensão		≥ 500MΩ 500 V AC/minuto
Características de configuração	Número de linhas		1
	Número de posições		2 ~ 20
Características da concha	Cores		Branco
	Material de habitação Material de contacto		LCP, UL94V-0 Outros, de aço inoxidável
Informações ambientais	Intervalo de temperatura de funcionamento (°C)		-20°C a 85°C°C
Dimensão do conector de wafer SMT vertical X2701-V       Terminal

Habitação

Polonês DIM=A DIM=B 2 1.50 4.50 3 3.00 6.00 4 4.50 7.50 5 6.00 9.00 6 7.50 10.50 7 9.00 12.00 8 10.50 13.50 9 12.00 15.00 10 13.50 16.50 11 15.00 18.00 12 16.50 19.50 13 18.00 21.00 14 19.50 22.50 - Não. - Não. - Não. 20 28.50 31.50

Para uma solução de conectores WTB confiável e personalizável, entre em contato com a Alinta hoje!
