Alinta 1,25 mm Pitch PCB Wire To Board Conector Receptacle 2P A 20P

985

Descrição do produto

Um conector de fio para placa é um tipo de conector elétrico usado para conectar fios a uma placa de circuito impresso (PCB).A caixa é normalmente montada no PCB e contém slots ou recipientes onde os contatos são inseridosOs contatos são tipicamente enrolados nos fios e, em seguida, inseridos na caixa, criando uma ligação elétrica segura entre os fios e o PCB.

Estes conectores são comumente usados em vários dispositivos eletrônicos e aplicações onde é necessário conectar fios a uma placa de circuito, como em periféricos de computadores, eletrônicos automotivos,Máquinas industriaisEles vêm em diferentes tamanhos, configurações e especificações para acomodar vários medidores de fio, classificações de corrente e condições ambientais.

Série de conectores Alinta

Descubra conectores Wire-to-Board (WTB) e conjuntos de cabos confiáveis da Alinta, oferecendo tamanhos de passo que variam de 1,0 mm a 6,35 mm.aparelhos, industriais, de dados e telecomunicações e de electrónica de consumo.

Beneficie de uma ampla gama de vantagens com os nossos conectores WTB, tornando-os uma escolha ideal para várias aplicações.Desfrute da flexibilidade das opções de personalização para adaptar os conectores precisamente às suas necessidades.

Parâmetro técnico

Características do tipo de produto	Categoria		Fios para a placa
	Tipo de montagem		Wafer, recipiente
	Pico (mm)		1.0 mm
	Série de produtos		Série AL-X1701
Características elétricas	Voltagem nominal (V AC/DC)		150
	Corrente nominal (A AC/DC)		1
	Resistência ao contacto		≤ 20mΩ
	Resistência ao isolamento Resiste à tensão		≥ 1000MΩ 500 V AC/minuto
Características de configuração	Número de linhas		1
	Número de posições		2 ~ 20
Características da concha	Cores		Vermelho
	Material de habitação Material de contacto		LCP, UL94V-0 Outros, de aço inoxidável
Informações ambientais	Intervalo de temperatura de funcionamento (°C)		-20°C a 85°C°C

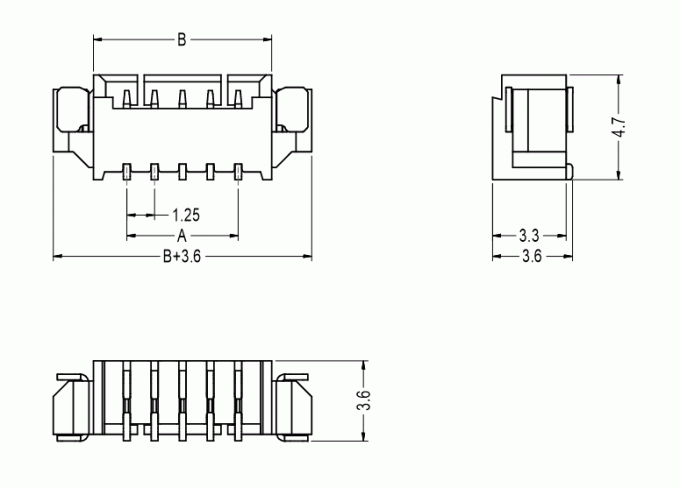

Dimensão do ângulo reto (90°) /Wafer horizontal /Receptor/Conector Polonês DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75         Terminal

Habitação

Polonês DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75
