1.25mm Pitch Wafer Wire To Board Connector 90° 180° SMT PCB Mount Connector

Descrição do produto

Um conector de fio para placa é um tipo de conector elétrico usado para conectar fios a uma placa de circuito impresso (PCB).A caixa é normalmente montada no PCB e contém slots ou recipientes onde os contatos são inseridosOs contatos são tipicamente enrolados nos fios e, em seguida, inseridos na caixa, criando uma ligação elétrica segura entre os fios e o PCB.

Estes conectores são comumente usados em vários dispositivos eletrônicos e aplicações onde é necessário conectar fios a uma placa de circuito, como em periféricos de computadores, eletrônicos automotivos,Máquinas industriaisEles vêm em diferentes tamanhos, configurações e especificações para acomodar vários medidores de fio, classificações de corrente e condições ambientais.

Série de conectores Alinta

Descubra conectores Wire-to-Board (WTB) e conjuntos de cabos confiáveis da Alinta, oferecendo tamanhos de passo que variam de 1,0 mm a 6,35 mm.aparelhos, industriais, de dados e telecomunicações e de electrónica de consumo.

Beneficie de uma ampla gama de vantagens com os nossos conectores WTB, tornando-os uma escolha ideal para várias aplicações.Desfrute da flexibilidade das opções de personalização para adaptar os conectores precisamente às suas necessidades.

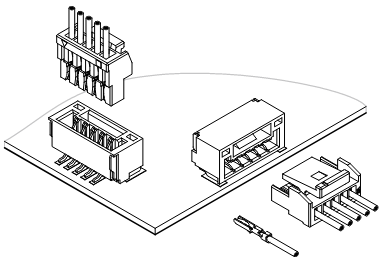

(5 pin imagem)

Parâmetro técnico

Características do tipo de produto	Categoria		Fios para a placa
	Tipo de montagem		Wafer, recipiente
	Pico (mm)		1.25mm
	Série de produtos		Série AL-X2206
Características elétricas	Voltagem nominal (V AC/DC)		50
	Corrente nominal (A AC/DC)		1
	Resistência ao contacto		≤ 20mΩ
	Resistência ao isolamento Resiste à tensão		≥ 100MΩ 500 V AC/minuto
Características de configuração	Número de linhas		1
	Número de posições   Aplicável		2 ~ 20   AWG #30 ~ AWG #26
Características da concha	Cores		Vermelho
	Material de habitação Material de contacto		LCP, UL94V-0 Outros, de aço inoxidável
Informações ambientais	Intervalo de temperatura de funcionamento (°C)		-20°C a 85°C°C
Dimensão de montagem Vertical, SMT ((90°) Horizontal, SMT ((180°)      Wafer / recipiente Direita.     Polonês DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Não. - Não. - Não. 20 23.75 28.75                             Ângulo reto Polonês DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Não. - Não. - Não. 20 23.75 28.75   Habitação   Polonês DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Não. - Não. - Não. 20 23.75 28.75   Terminal

Para uma solução de conectores WTB confiável e personalizável, entre em contato com a Alinta hoje!
