1.25 mm Pitch Connector Wtb Connector 2P a 16P Vertical SMT PCB Wafer

Descrição do produto

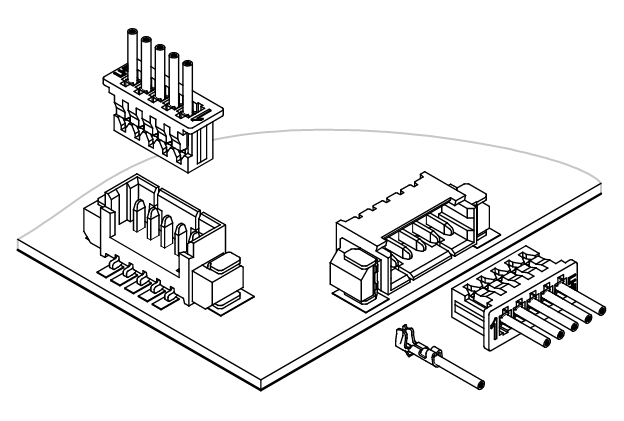

Um conector de fio para placa é um tipo de conector elétrico usado para conectar fios a uma placa de circuito impresso (PCB).A caixa é normalmente montada no PCB e contém slots ou recipientes onde os contatos são inseridosOs contatos são tipicamente enrolados nos fios e, em seguida, inseridos na caixa, criando uma ligação elétrica segura entre os fios e o PCB.

Estes conectores são comumente usados em vários dispositivos eletrônicos e aplicações onde é necessário conectar fios a uma placa de circuito, como em periféricos de computadores, eletrônicos automotivos,Máquinas industriaisEles vêm em diferentes tamanhos, configurações e especificações para acomodar vários medidores de fio, classificações de corrente e condições ambientais.

Série de conectores Alinta

Descubra conectores Wire-to-Board (WTB) e conjuntos de cabos confiáveis da Alinta, oferecendo tamanhos de passo que variam de 1,0 mm a 6,35 mm.aparelhos, industriais, de dados e telecomunicações e de electrónica de consumo.

Beneficie de uma ampla gama de vantagens com os nossos conectores WTB, tornando-os uma escolha ideal para várias aplicações.Desfrute da flexibilidade das opções de personalização para adaptar os conectores precisamente às suas necessidades.

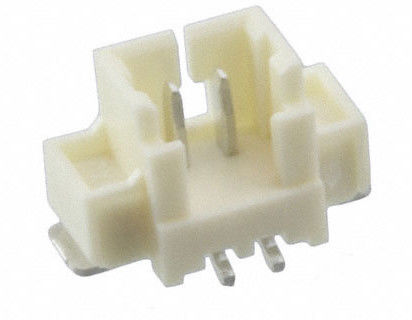

(2 pin imagem)

Parâmetro técnico

Características do tipo de produto	Categoria		Fios para a placa
	Tipo de montagem		Orifícios
	Pico (mm)		1.25mm
	Série de produtos		Série AL-X2201
Características elétricas	Voltagem nominal (V AC/DC)		125
	Corrente nominal (A AC/DC)		1
	Resistência ao contacto		≤ 30mΩ
	Resistência ao isolamento Resiste à tensão		≥ 100MΩ 500 V AC/minuto
Características de configuração	Número de linhas		1
	Número de posições		2 ~ 16
Características da concha	Cores		Vermelho
	Material de habitação Material de contacto		LCP, UL94V-0 Outros, de aço inoxidável
Informações ambientais	Intervalo de temperatura de funcionamento (°C)		-20°C ~ 70°C°C
Layout de PCB Wafer reta Wafer de ângulo reto   Terminal   Habitação                                                                                                        Polonês DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75 - Não. - Não. - Não. 25 30 33.00   Tipo de verticalidade da bolacha/receptor                          Polonês DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75                                     Wafer / recipiente de tipo horizontal Polonês DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75

Para uma solução de conectores WTB confiável e personalizável, entre em contato com a Alinta hoje!
